Når et rumfartøj forlader Jorden, bliver radiokommunikationen dets forbindelse til missionskontrollen. Gennem radiosignaler modtager fartøjet kommandoer, sender tekniske oplysninger tilbage og leverer de videnskabelige data, som ofte er hele formålet med missionen.
Radiokommunikation er en af de funktioner, der skal virke, før næsten alt andet i en rummission får praktisk betydning. Et kamera kan tage enestående billeder, og et instrument kan gennemføre præcise målinger, men resultaterne har kun værdi på Jorden, hvis dataene kan overføres fra rumfartøjet.
Samtidig skal missionskontrollen kunne følge fartøjets tilstand, bestemme dets position og sende nye instruktioner. Kommunikationssystemet er derfor ikke blot et tilbehør til missionen, men en del af dens grundlæggende infrastruktur.
Langt mere end samtaler med astronauter
Når man taler om radiokommunikation i rummet, tænker mange først på samtaler mellem astronauter og missionskontrol. Tale er dog kun en lille del af den samlede kommunikation.
Forbindelsen bruges blandt andet til:
- Telemetry – tekniske data om rumfartøjets tilstand.
- Tracking – målinger, der bruges til at bestemme position, afstand og bevægelse.
- Command – instruktioner, som sendes fra missionskontrollen til rumfartøjet.
- Payload data – billeder, målinger og andre resultater fra missionens instrumenter.
- Tale og video – kommunikation med besætninger på bemandede missioner.
Telemetry, Tracking and Command forkortes normalt TT&C. De tre funktioner udgør tilsammen den løbende tekniske forbindelse mellem rumfartøjet og organisationen på Jorden.
Telemetry fortæller, hvordan fartøjet har det, tracking hjælper med at bestemme, hvor det befinder sig, og command gør det muligt at sende nye instruktioner. Tilsammen giver de missionskontrollen mulighed for både at overvåge og styre missionen.

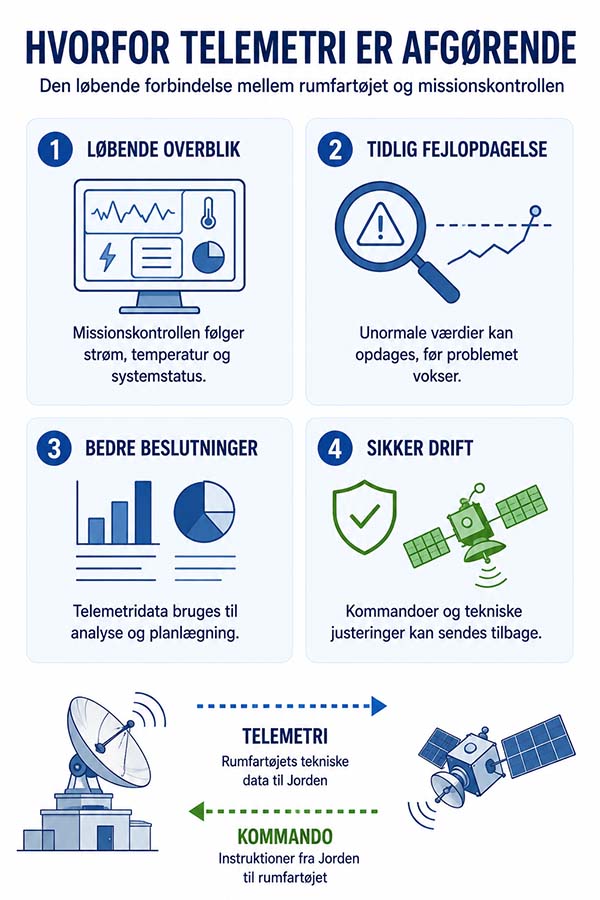

Telemetri fortæller, hvordan fartøjet har det

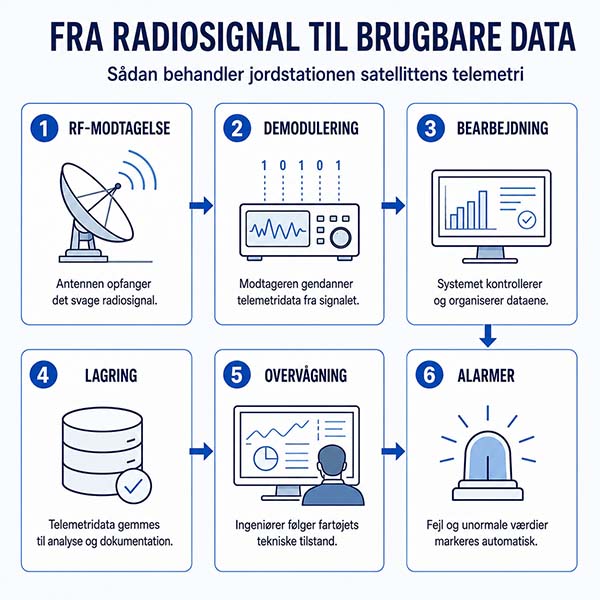

Telemetri består af de data, som rumfartøjet automatisk sender tilbage om sin egen tilstand. Det kan blandt andet være oplysninger om batterispænding, strømforbrug, temperaturer, brændstoftryk, computerstatus, antenneretning og fejlmeldinger.
Disse data gør det muligt for missionskontrollen at opdage problemer, før de udvikler sig. En langsomt stigende temperatur eller en unormal ændring i strømforbruget kan være et tidligt tegn på en fejl. Ingeniørerne kan derefter analysere situationen og beslutte, om fartøjet skal have nye kommandoer.
På ubemandede missioner er telemetri i praksis rumfartøjets måde at fortælle, hvordan det fungerer. Der er ingen tekniker om bord, som kan åbne et kabinet eller aflæse et instrument direkte.
En langsom ændring i temperatur, strømforbrug eller batterispænding kan være et tidligt tegn på et teknisk problem. Telemetri gør det muligt at opdage sådanne ændringer, før de nødvendigvis udvikler sig til en alvorlig fejl.

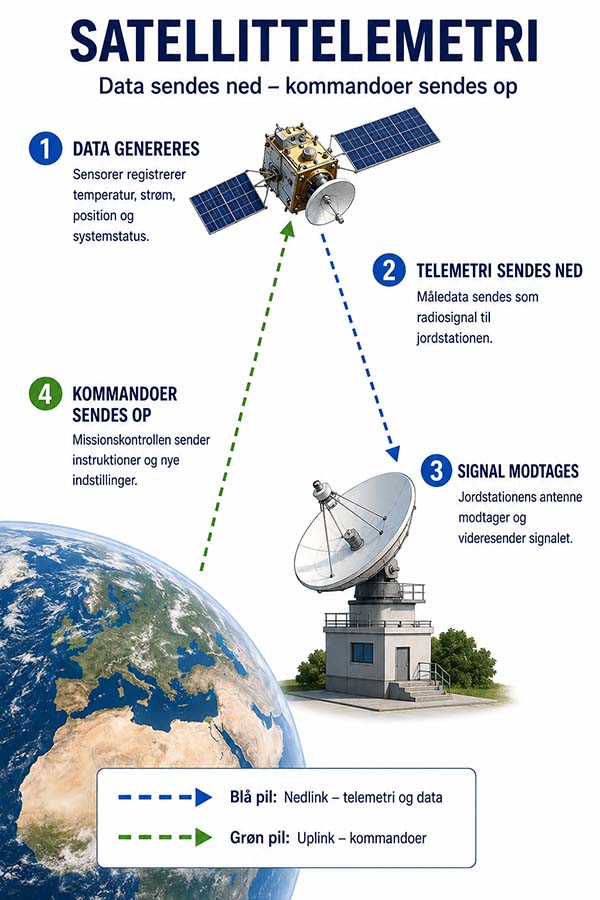

Kommandoer sendes den modsatte vej
Radiolinket bruges også til at sende instruktioner fra Jorden. En kommando kan være forholdsvis enkel, for eksempel at aktivere en sender, ændre antenneretning eller starte en måleserie.
Andre kommandoer indgår i længere sekvenser, hvor rumfartøjet skal dreje, tænde et instrument, foretage observationer og lagre resultaterne. Kommandoerne planlægges og kontrolleres nøje, inden de sendes.
På grund af afstandene kan missionskontrollen ikke altid styre et rumfartøj direkte fra sekund til sekund. Mange aktiviteter bliver derfor lagt ind som tidsbestemte kommandosekvenser, som fartøjets computer senere udfører på egen hånd.

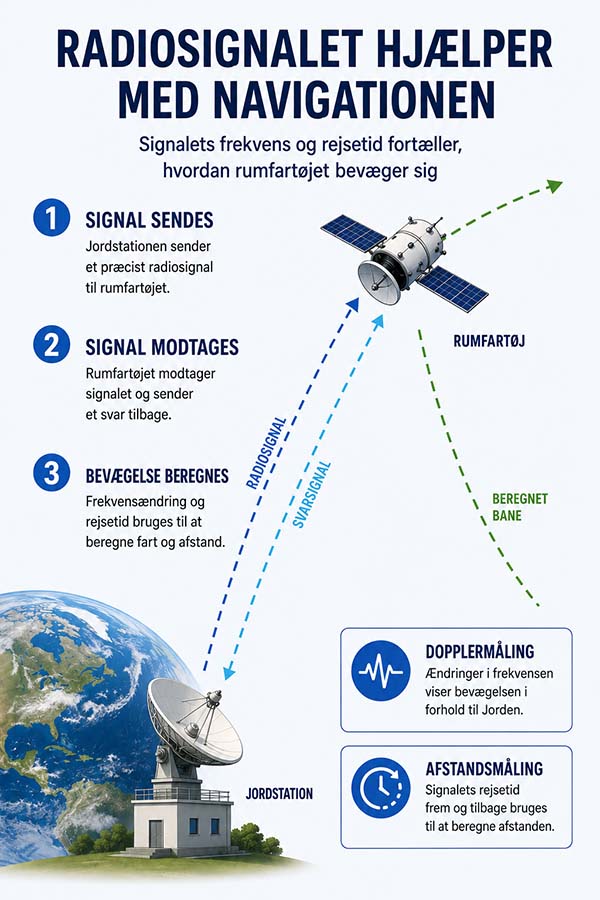

Radiosignalet hjælper også med navigationen
Kommunikationssignalet bruges ikke kun til data. Selve radiosignalet kan også bruges til at måle rumfartøjets bevægelse og afstand.
Ved at undersøge ændringer i signalets frekvens kan navigatørerne måle fartøjets bevægelse i forhold til Jorden. Metoden bygger blandt andet på Dopplereffekten. Afstandsmålinger kan foretages ved at sende særlige signaler til rumfartøjet og måle deres rejsetid frem og tilbage.
Målingerne kombineres med beregninger af blandt andet tyngdekraft, bane og forventet position. På den måde kan missionskontrollen vurdere, om fartøjet følger den planlagte kurs, eller om der er behov for en kurskorrektion.
Når Dopplerforskydning og signalets rejsetid analyseres, bruges selve radioforbindelsen til navigation. Radiokommunikation handler derfor ikke kun om at overføre information, men også om at måle rumfartøjets bevægelse og afstand.
Forbindelsen bliver vanskeligere med afstanden
Radiobølger kan bevæge sig gennem vakuum, men signalstyrken falder kraftigt med afstanden. Et signal fra et fartøj ved Mars kan derfor være ekstremt svagt, når det når frem til Jorden.
Dybrumsmissioner bruger retningsbestemte antenner på rumfartøjet og meget store parabolantenner på Jorden. Jordstationernes antenner samler den lille mængde energi, der når frem, mens følsomme modtagere og avanceret signalbehandling forsøger at skelne signalet fra baggrundsstøj.
Forbindelsens kvalitet afhænger blandt andet af:
- rumfartøjets sendeeffekt
- antennens størrelse, gain og retning
- afstanden til Jorden
- den anvendte frekvens og båndbredde
- modtagerens følsomhed
- kodning og fejlkorrektion
- støj og atmosfæriske forhold ved jordstationen
Når forbindelsen er svag, kan datahastigheden reduceres. Overførslen tager så længere tid, men forbindelsen bliver mere robust.
Ved dybrumskommunikation er sendeeffekten kun én del af regnestykket. Antennegain, modtagerfølsomhed, båndbredde, kodning og støjniveau er også afgørende for, om de meget svage signaler kan modtages korrekt på Jorden.

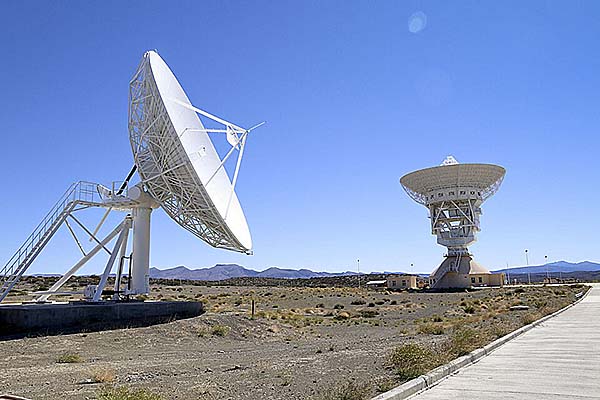

Jordstationerne følger fartøjet
En enkelt jordstation kan ikke have frit udsyn til det samme rumfartøj hele tiden. Jorden roterer, og fartøjet kan forsvinde under horisonten. Derfor anvendes netværk af jordstationer på forskellige kontinenter.
NASA driver blandt andet Deep Space Network, DSN, med store jordstationer ved Goldstone i Californien, Madrid i Spanien og Canberra i Australien. Deres geografiske placering gør det muligt at overdrage forbindelsen fra én station til en anden, efterhånden som Jorden roterer.
ESA driver tilsvarende Estrack-netværket til kommunikation og tracking af europæiske rummissioner.
Jordstationerne bruges til at sende kommandoer, modtage telemetri og videnskabelige data samt foretage de målinger, der indgår i navigationen.
Placeringen af jordstationer på forskellige kontinenter gør det muligt at følge en mission over længere tid. Når et rumfartøj går under horisonten set fra én station, kan forbindelsen senere overtages af en anden.

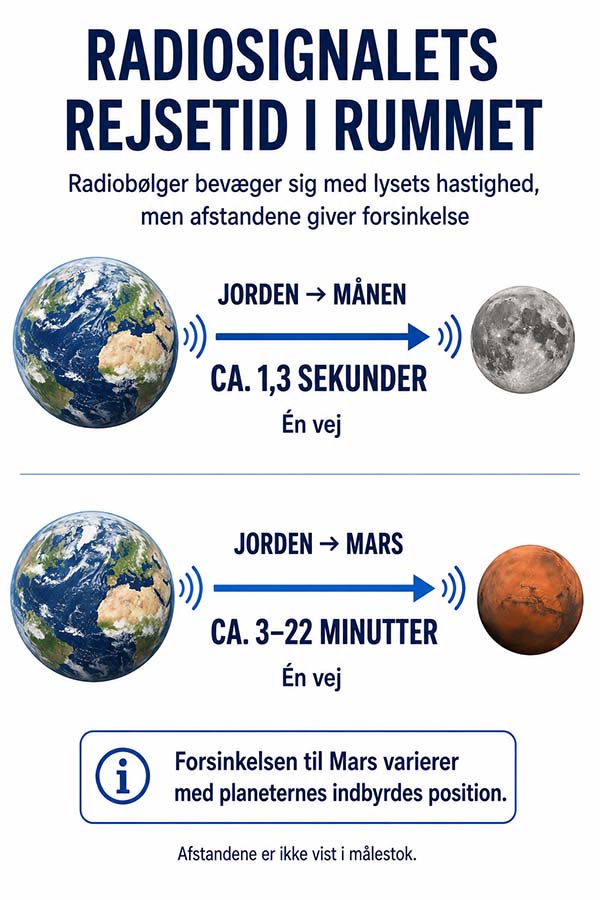

Signalforsinkelsen kan ikke fjernes
Radiobølger bevæger sig med lysets hastighed, men selv lyset bruger tid på at tilbagelægge de enorme afstande i rummet.
Fra Jorden til Månen tager signalet omkring 1,3 sekunder én vej. Ved Mars varierer forsinkelsen med planeternes indbyrdes position. Et radiosignal kan typisk bruge omtrent 3 til 22 minutter én vej.
Det betyder, at et svar fra Mars i nogle situationer først kan være tilbage på Jorden omkring 44 minutter efter, at den oprindelige besked blev sendt. Direkte fjernstyring af hurtige eller kritiske hændelser er derfor ikke mulig.
Signalets rejsetid skyldes afstanden og lysets endelige hastighed. Kraftigere sendere, hurtigere computere og bedre antenner kan forbedre forbindelsen og datahastigheden, men de kan ikke få radiosignalet til at bevæge sig hurtigere.
Landinger, undvigemanøvrer og andre tidskritiske operationer skal derfor i høj grad håndteres automatisk af rumfartøjets egne systemer. På fremtidige bemandede missioner til Mars skal besætningen tilsvarende kunne træffe flere beslutninger uden øjeblikkelig hjælp fra missionskontrollen.
Videnskabelige data skal ofte vente
Et rumfartøj kan indsamle data hurtigere, end forbindelsen til Jorden kan overføre dem. Billeder og måleresultater bliver derfor ofte lagret om bord og sendt tilbage senere.
Kommunikationstiden ved de store jordstationer planlægges nøje, fordi mange missioner skal dele den samme infrastruktur. Under en planlagt kontakt prioriteres nødvendige driftsdata og kommandoer, mens større videnskabelige datasæt kan overføres over flere forbindelser.
Hvis en transmission bliver afbrudt, kan manglende data sendes igen. Fejlkorrigerende kodning gør desuden forbindelsen mere robust over for bitfejl i svage signaler.
Ved en svag radioforbindelse kan det være bedre at sende langsommere og mere robust end at forsøge at overføre store datamængder hurtigt. Kritiske driftsdata kan derfor prioriteres højere end eksempelvis store billedfiler.
Kommunikation under missionens kritiske faser
Behovet for en stabil forbindelse er særligt stort under opsendelse, den første tid i kredsløb, større kursændringer og ankomst til en planet eller måne.
Efter opsendelsen skal missionskontrollen blandt andet bekræfte, at rumfartøjet har strøm, at antennerne fungerer, og at fartøjet befinder sig på den forventede bane.
Under en landing kan telemetri være den vigtigste direkte kilde til information om hændelsesforløbet. Selv hvis signalet når frem med flere minutters forsinkelse, gør dataene det muligt for ingeniørerne at rekonstruere, hvad der er sket.
Flere kommunikationsveje giver større robusthed
Rummissioner planlægges ofte med flere muligheder for at bevare eller genoprette kontakten. Et fartøj kan eksempelvis have både en kraftig, retningsbestemt hovedantenne og mindre antenner med bredere dækning.
Hovedantennen kan overføre større datamængder, men kræver præcis retning mod Jorden. En mindre antenne kan have lavere datahastighed og gain, men være lettere at bruge, hvis fartøjets orientering er usikker.

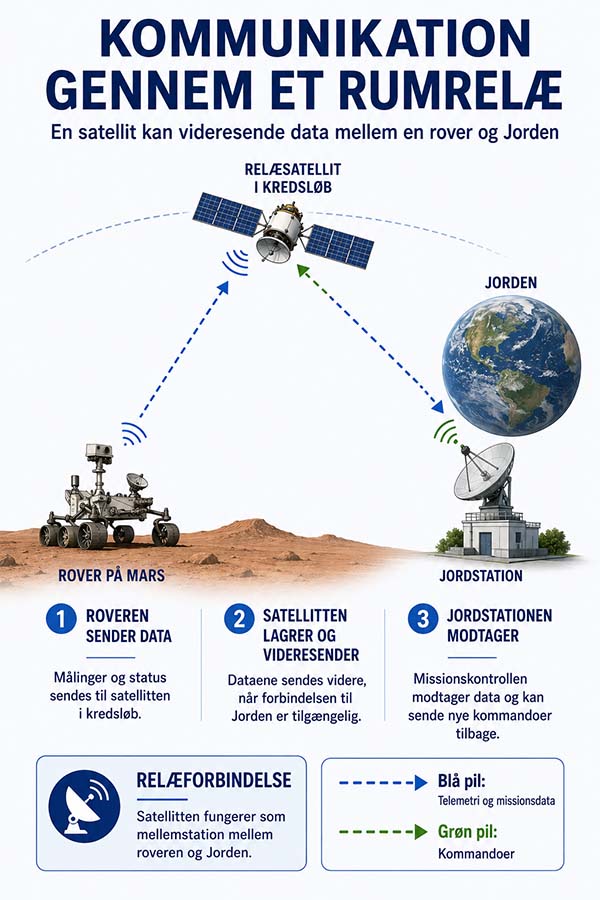

Forbindelser kan også gå gennem andre rumfartøjer. En rover på en planetoverflade kan sende data til en satellit i kredsløb, som senere videresender dem til Jorden.
En rover kan sende data til en satellit i kredsløb, som fungerer som relæ. Satellitten kan derefter videresende dataene til Jorden, ofte under bedre radioforhold end roveren selv kan opnå fra planetoverfladen.
Radio og optisk kommunikation
Radiofrekvenser er fortsat grundlaget for størstedelen af kommunikationen med rumfartøjer. Samtidig udvikles optisk kommunikation med laserlys som supplement til traditionelle RF-forbindelser.
Laserkommunikation kan overføre meget store datamængder og kan give højere datahastigheder med mindre terminaler. Til gengæld kræver de smalle laserstråler meget præcis retning, og optiske jordstationer påvirkes blandt andet af skyer og atmosfæriske forhold.
Radio og laser skal derfor ikke nødvendigvis opfattes som konkurrerende teknologier. Fremtidige missioner kan bruge begge dele, så RF-forbindelser fortsat leverer robuste kommunikations- og navigationsfunktioner, mens optiske links blandt andet kan bruges til store datamængder.
Laserkommunikation er interessant, når store datamængder skal overføres, mens radio har lang erfaring og en vigtig rolle i robuste forbindelser, tracking og kommando. Valget behøver derfor ikke være enten radio eller laser.
Den usynlige del af missionen
Store raketter, landinger og billeder fra fremmede verdener er de mest synlige dele af rumfarten. Bag dem ligger et omfattende kommunikationsarbejde med antenner, modtagere, frekvensplanlægning, kommandosekvenser, navigation og overvågning.
Uden radiokommunikation kan missionskontrollen ikke følge rumfartøjets tilstand, ændre dets opgaver eller modtage de resultater, missionen er sendt af sted for at indsamle.
Radiolinket er derfor mere end en kanal mellem Jorden og rummet. Det er den tekniske livline, som forbinder rumfartøjet, menneskene i missionskontrollen og den viden, missionen bringer hjem.
