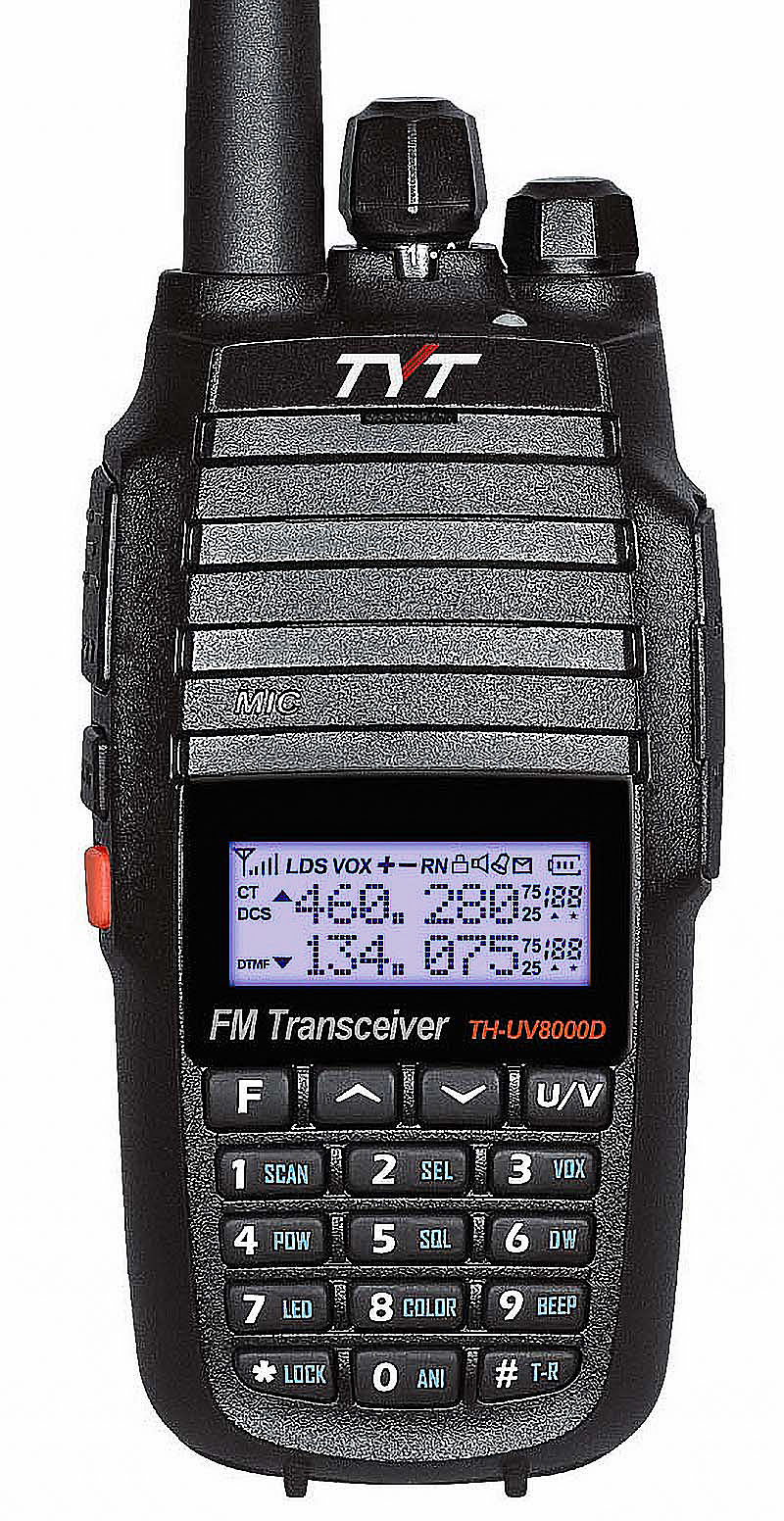

TYT TH-UV8000D er en analog dual band-radio til VHF og UHF.

Dette er en dansk, praktisk brugervejledning til TYT TH-UV8000D. Vejledningen er udarbejdet som en ikke-ordret dansk version baseret på den engelske manual og tilgængelige produktoplysninger. Den er beregnet som hjælp til opsætning, daglig brug, programmering, fejlfinding og vedligeholdelse af radioen.

Radioen kan anvendes til mange forskellige former for analog radiokommunikation, men korrekt brug afhænger altid af gældende frekvensregler, lokal lovgivning, programmering og eventuelle tilladelser. Kontrollér derfor altid den konkrete frekvensplan, før radioen tages i brug til transmission.

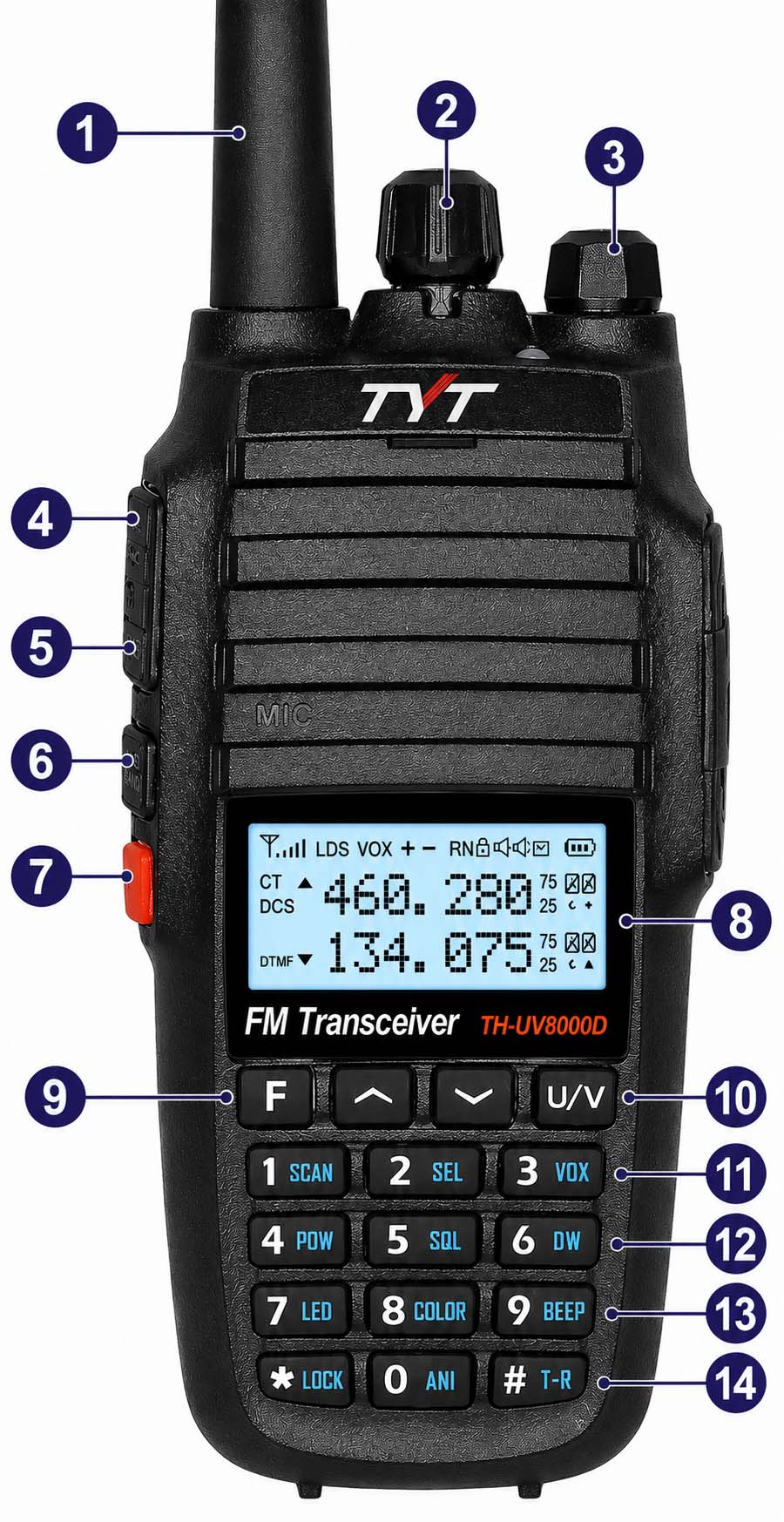

TYT TH-UV8000D knapper, display og hovedfunktioner vist i samlet oversigt.

Radioens knapper og betjeningsdele

Numrene henviser til markeringerne på billedet ovenfor. Flere af tasterne har både en almindelig funktion og en genvejsfunktion, som aktiveres sammen med F. Den tilgængelige funktion afhænger også af, om radioen står i frekvenstilstand eller kanaltilstand.

Batteri, opladning og antenne

Batteriet monteres ved at føre batteriets spor ind mod styreskinnerne på radioens bagside og skubbe batteriet på plads, indtil låsen klikker. Ved afmontering skal radioen være slukket. Tryk batterilåsen ned, og skub batteriet af radioen.

Oplad batteriet, før radioen tages i brug første gang. Brug den medfølgende eller en kompatibel oplader. Radioen bør ikke efterlades permanent i laderen, når batteriet er fuldt opladet, medmindre opladeren er beregnet til vedligeholdelsesladning.

Antennen skrues fast på antennestikket øverst på radioen. Spænd den med fingrene, men brug ikke værktøj. En kort antenne er praktisk ved kortere afstande, mens en længere antenne normalt giver bedre rækkevidde. Terræn, bygninger, skov, vejr og korrekt frekvensvalg har stor betydning for den faktiske rækkevidde.

Hvis radioen bæres i bælte eller taske, bør antennen have fri placering og ikke presses skævt. En beskadiget antenne eller løs antenneforbindelse kan give dårlig modtagelse, kort rækkevidde eller unormal opvarmning under transmission.

Knapper, display og grundlæggende betjening

Tænd og sluk sker med kombineret tænd/sluk- og volumenknap. Drej knappen med uret, indtil der høres et klik, og justér derefter lydstyrken. Når radioen slukkes, drejes knappen mod uret, indtil den klikker.

PTT-knappen på siden bruges til transmission. Hold PTT inde, tal tydeligt i mikrofonen med normal stemme, og slip knappen for at vende tilbage til modtagelse. Begynd først at tale et øjeblik efter, at PTT er trykket ind, så den første stavelse ikke klippes af.

F-tasten bruges til at åbne menu- og funktionsvalg. U/V eller tilsvarende båndtast skifter mellem de to viste bånd eller arbejdsfelter. Piletaster eller drejeknap bruges til at vælge frekvens, kanal eller menuindstilling. Tastaturet anvendes til direkte indtastning af frekvenser og kanalnumre.

Displayet viser blandt andet frekvens eller kanal, aktivt bånd, batteriniveau, toneindstillinger, scanning, dual watch, tastaturlås og andre statusikoner. Den nøjagtige visning kan variere efter firmware og valgt displaytilstand.

Arbejdstilstande: VFO, kanal og dual watch

I VFO-tilstand arbejder radioen direkte med en frekvens. Denne tilstand er nyttig ved test, manuel indtastning og justering af frekvenstrin. Indtast frekvensen med tastaturet, eller brug piletasterne og drejeknappen til at ændre frekvensen i det valgte step.

I kanaltilstand anvendes gemte hukommelseskanaler. Det giver hurtig og sikker betjening, når radioen er programmeret på forhånd med frekvens, tone, kanalnavn, båndbredde og eventuelt repeateroffset. Kanaltilstand anbefales til daglig brug, fordi den mindsker risikoen for fejlindtastning.

Dual watch og dual standby gør det muligt at overvåge to visninger eller frekvenser. Funktionen er praktisk, når en primær kanal skal overvåges samtidig med en sekundær kanal. Ved modtagelse på et aktivt bånd prioriterer radioen dette signal, indtil det ophører.

Menuindstillinger

Menuen åbnes normalt ved at trykke på F. Vælg menupunkt med piletasterne eller drejeknappen, tryk F for at åbne indstillingen, vælg ønsket værdi, og bekræft med F. Brug U/V eller standby-/exit-tasten til at forlade menuen og vende tilbage til normal drift.

Menuen bør ændres med omtanke. Indstillinger som tonekoder, båndbredde, repeateroffset, sendeeffekt, VOX og busy channel lockout kan afgøre, om radioen kommunikerer korrekt med andre radioer eller repeatere.

Praktiske funktioner i daglig brug

Scanning bruges til at finde aktivitet på kanaler eller frekvenser. Scanningsmetoden kan typisk sættes til tidsstyret stop, carrier-styret stop eller stop ved fundet signal. Vælg metode efter behov: tidsstyret scanning er praktisk ved overblik, mens carrier-styret scanning bliver på signalet, så længe det er aktivt.

Monitorfunktionen åbner squelchen midlertidigt, så svage signaler kan høres. Den er nyttig ved fejlfinding og ved kontrol af, om en kanal er svag men aktiv. Brug funktionen med omtanke, da åben squelch også giver baggrundsstøj.

Tastaturlås forhindrer utilsigtet ændring af frekvens, kanal eller menuindstillinger. Manuel eller automatisk lås anbefales, når radioen bæres på tøj, i bælte eller i taske.

FM-radiofunktionen kan modtage almindelige FM-radiostationer. Ved indkommende radiosignal fra kommunikationsdelen kan radioen forlade FM-tilstand midlertidigt og vende tilbage, når signalet ophører. FM-hukommelse kan anvendes til faste FM-stationer, hvis funktionen er understøttet i den konkrete firmware.

1750 Hz-tone bruges til adgang til visse repeatere. Hold den relevante call-/toneknap inde efter repeaterens krav, og brug derefter PTT til normal transmission. Ikke alle repeatere bruger 1750 Hz-tone; mange anvender i stedet CTCSS eller andre adgangsmetoder.

Nød-alarm kan aktiveres via funktionskombinationen, som er angivet i manualens funktionsafsnit. Test kun nød-alarm i kontrollerede omgivelser, og sørg for, at funktionen ikke generer andre brugere eller udløser utilsigtet transmission.

Programmering og tilbehør

Radioen kan programmeres manuelt fra tastaturet eller via computer med kompatibelt programmeringskabel og software. Computerprogrammering er normalt den mest sikre metode, når der skal oprettes mange kanaler med frekvens, tone, navn, båndbredde, effekt og scanningsindstillinger.

Før programmering bør der udarbejdes en kanalplan. En kanalplan bør mindst indeholde kanalnummer, kanalnavn, RX-frekvens, TX-frekvens, CTCSS/DCS for TX og RX, båndbredde og ønsket sendeeffekt. Det gør det lettere at kontrollere opsætningen og gentage den på flere radioer.

Tilbehør kan omfatte ekstra batteri, bordlader, biladapter, øremikrofon, ekstern mikrofon, antenner og programmeringskabel. Kompatibilitet bør kontrolleres på modelnavn, stiktype og batteritype, da nært beslægtede TYT-modeller ikke nødvendigvis bruger samme tilbehør.

Ved brug af eksterne antenner skal antennen passe til det valgte frekvensområde og have korrekt impedans. En forkert eller dårlig antenne kan give ringe rækkevidde og øget belastning af senderen.

Fejlfinding

De fleste driftsproblemer skyldes batteri, antenne, kanalprogrammering, toneindstillinger eller forkert valgt arbejdstilstand. Tabellen nedenfor samler de mest almindelige fejl og de første kontroller, der bør udføres.

Vedligeholdelse

Hold radioen ren og tør. Aftør ydersiden med en blød, let fugtig klud, og brug ikke opløsningsmidler eller aggressive rengøringsmidler. Sørg for, at stik og batterikontakter holdes fri for snavs.

Opbevar radioen tørt og ved moderat temperatur. Hvis radioen ikke skal bruges i længere tid, bør batteriet oplades delvist og opbevares separat efter batteriproducentens almindelige anbefalinger.

Kontrollér jævnligt antenne, bælteclip, batterilås og opladningsudstyr. Udskift beskadiget tilbehør, før radioen bruges igen. Forsøg ikke selv at reparere radioens indvendige elektronik, medmindre du har den nødvendige tekniske kompetence og relevant dokumentation.

Kildegrundlag og begrænsninger

Denne vejledning er baseret på offentligt tilgængelige oplysninger om TYT TH-UV8000D, herunder den engelske manual, TYT's downloadside og forhandleroplysninger om modellens tekniske data. Teksten er skrevet på dansk som en praktisk, ikke-ordret brugervejledning.

Den konkrete radio kan afvige afhængigt af firmware, markedsversion, medfølgende batteri og forhandlerpakke. Ved modstridende oplysninger bør radioens typeskilt, forhandlerens produktdata og den originale producentdokumentation prioriteres.

Forbehold for fejl og mangler

Der tages forbehold for trykfejl, oversættelsesfejl, tekniske ændringer og manglende oplysninger. Specifikationer, funktioner, tilbehør og kompatibilitet kan variere afhængigt af firmwareversion, markedsvariant og leverandørpakke.

Denne danske vejledning er udarbejdet som en praktisk hjælp til brugeren og erstatter ikke producentens originale dokumentation, gældende lovgivning eller lokale frekvensregler. Ved tvivl bør producentens seneste dokumentation og den konkrete radios mærkning lægges til grund.
